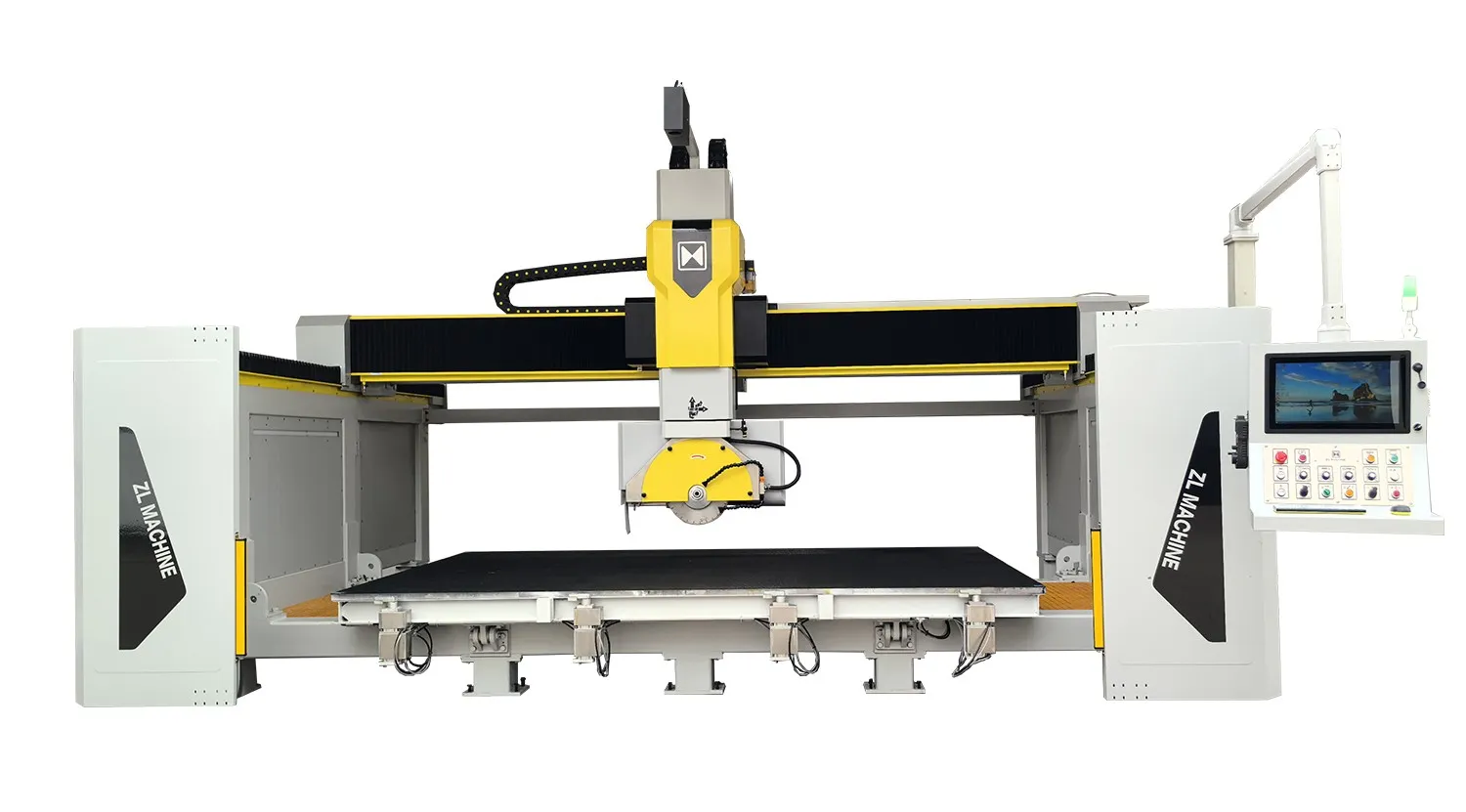

5 एक्सिस ब्रिज सॉ मशीन
उत्पाद पैरामीटर
|
नमूना |
ZLBS-600CNC/5+1A(नया) |
इकाई |
|
काम की मेज |
प्लास्टिक वर्कटेबल का सामना रबर से किया जाना चाहिए L3700*W2300(1800 फ़्लिपेबल+500फिक्स्ड) |
मिमी |
|
मैक्स.कटिंग |
L3700*W2300*T170 |
मिमी |
|
मैक्स.चैम्फरिंग |
L3500*W2300*T120 |
मिमी |
|
सिलेंडर |
5 |
समूह |
|
XY Z-अक्ष संचरण |
एक्स-अक्षताइवान लीनियर गाइड रेल + हेलिकल रैक और गियर + प्लैनेटरी रिड्यूसर को अपनाता है। Y-अक्षताइवान लीनियर गाइड रेल + हेलिकल रैक और गियर को अपनाता है। Z-अक्षताइवान लीनियर गाइड रेल+बॉल स्क्रू+प्लैनेटरी रिड्यूसर को अपनाता है। |
|
|
एक्स अक्ष गति |
50 |
मी/मिनट |
|
Y अक्ष गति |
35 |
मी/मिनट |
|
Z अक्ष गति |
6 |
मी/मिनट |
|
C-अक्ष सिर घुमाएँ |
हेड रोटेट 0 डिग्री -360 डिग्री, "झोंगडा लीडर" रोबोट रिड्यूसर |
|
|
ए-अक्ष |
सिर का झुकाव 0 डिग्री -90 डिग्री, "झोंगडा लीडर" रोबोट रिड्यूसर |
|
|
कैमरा ब्रांड |
हिकविज़न |
|
|
ब्लेड का व्यास |
350-625 मिमी |
मिमी |
|
नियंत्रण केंद्र |
विकल्प 1: गुणवत्ता उद्योग कंप्यूटर + आरटीसीपी सीएनसी नियंत्रक + सीएनसी सॉफ्टवेयर (कट कैम) + युहाई सर्वो मोटर विकल्प 2: ईएसए सिस्टम |
|
|
मुख्य मोटर |
आंतरिक जल स्पिंडल के साथ स्वतः विकसित 5-अक्ष विशेष मोटर 22KW (आवृत्ति के साथ स्थायी चुंबक मोटर) |
|
|
राउटर की शक्ति |
7.5 |
किलोवाट |
|
राउटर एमकुल्हाड़ी. आरपीएम |
15000 |
आरपीएम |
| मुख्य मोटर | 22 किलोवाट स्थायी चुंबक मुख्य मोटर, आंतरिक -वाटर कूलिंग |
किलोवाट |
|
कुल शक्ति |
40.75 |
किग्रा |
|
सक्शन कप वजन उठा रहा है |
500 |
मिमी |
|
DIMENSIONS |
L5850*W4680*H3560 |
m³/h |
| फ्रंट स्लाइडिंग दरवाजे के साथ आयाम (वैकल्पिक) | L6230*W4980*H3560 | |
|
पानी की खपत |
2 |
t |
|
कुल वजन |
7.5(सामने के दरवाजे के साथ 8 टन) |
मिमी |
|
मुख्य भाग का आकार दिया गया |
5750x2200x2600 |
|
|
लदान |
मुख्य भाग संपूर्ण रूप में वितरित किया गया(मुख्यालय कंटेनर) |
|
|
|
||
विशेषताएँ
मशीन में एक भारी टिकाऊ बीम है। और इसका हेड #45 गाइड रेल को अपनाता है, गाइड रेल के बीच बड़ी चौड़ाई, कठोर और स्थिर।
मशीन में साइड बीम पर दो एलईडी लाइटें हैं, जो उत्पादन के लिए पर्याप्त रोशनी प्रदान करती हैं।
मशीन उच्च {{0}पिक्सेल, धूल-रोधी औद्योगिक कैमरा अपनाती है, जिसमें कैमरा कवर स्वचालित रूप से खुलता और बंद होता है। औद्योगिक कैमरे के लाभ: धूलरोधी, टिकाऊ और लंबा जीवन
22 किलोवाट स्थायी चुंबक मुख्य मोटर के साथ, आंतरिक {{1}वाटर कूलिंग प्रकार, नल छेद बनाने के लिए एक कोर ड्रिल लगा सकता है। भीतरी -वाटर कोलिंग पत्थर के कचरे को कोर ड्रिल से स्वचालित रूप से धकेल सकती है।
A-अक्ष 0~90 डिग्री तक झुक सकता है, C-अक्ष 0~360 डिग्री तक घूम सकता है
एक टच-स्क्रीन इंडक्ट्रियल कंप्यूटर के साथ
7.5kw इलेक्ट्रिक स्पिंडल के साथ, मिलिंग बिट्स लगा सकते हैं
सक्शन कप उठाने की क्षमता 500 किलोग्राम
मिलिंग कार्य के दौरान वर्कपीस को प्रेस करने के लिए सिलेंडरों को घुमाना
टच-स्क्रीन औद्योगिक कंप्यूटर के साथ
स्वचालित ब्लेड प्रीसेटिंग टूल (ब्लेड और मिलिंग बिट्स दोनों के लिए)
स्वचालित मोटाई मापने की जांच
अतिरिक्त विकल्प
उत्पादन नमूना
1. बेवल कट, स्ट्रेट कट
2. विभिन्न आकृतियाँ काटें: वृत्त, वर्ग, आयत...
3. रेखा आकार: चाप-रेखा आकार, सीधी-रेखा आकार...
4. ग्रूविंग, स्लॉटिंग
5. सिंक प्रसंस्करण: रसोई सिंक के लिए नल के छेद, या चक्की के भीतरी कोने को ड्रिल करें
