5 एक्सिस सीएनसी ब्रिज सॉ द्वारा सतह की प्रोफाइल कैसे बनाएं?

आधुनिक पत्थर निर्माण में, स्लैब सतह प्रोफाइलिंग कस्टम पत्थर उत्पादों के लिए सबसे आवश्यक लेकिन तकनीकी रूप से मांग वाली प्रक्रियाओं में से एक है। पारंपरिक 3-एक्सिस ब्रिज आरी और मैनुअल कटिंग उपकरण केवल साधारण सीधे कट और फिक्स्ड-एंगल ट्रिमिंग को संभाल सकते हैं, जो वैयक्तिकृत, घुमावदार और बनावट वाले पत्थर स्लैब सतहों की बढ़ती बाजार मांग को पूरा करने में विफल रहते हैं। यहीं पर5-अक्ष सीएनसी ब्रिज आरीइसकी शक्तिशाली पूर्ण {{1}स्केल सतह प्रोफाइलिंग क्षमता ने स्टोन स्लैब प्रसंस्करण की सटीकता और विविधता को पूरी तरह से उन्नत कर दिया है।

यदि आप एक पत्थर फैब्रिकेटर, फैक्ट्री मालिक, या प्रसंस्करण तकनीशियन हैं जो सही स्लैब सतह प्रोफाइलिंग प्राप्त करने के लिए विश्वसनीय समाधान की तलाश में हैं, तो यह मार्गदर्शिका आपको मूल सिद्धांतों, दो मुख्यधारा प्रोफाइलिंग मोड और 5-अक्ष सीएनसी ब्रिज आरा सतह प्रोफाइलिंग के वास्तविक मशीन संचालन प्रभावों के बारे में बताएगी।

स्लैब सतह प्रोफाइलिंग से तात्पर्य संगमरमर, ग्रेनाइट, क्वार्ट्ज और सिंटेड पत्थर जैसे पत्थर के स्लैब की सतह को आकार देने, ट्रिम करने और बनावट देने की सीएनसी नियंत्रित गठन प्रक्रिया से है। सामान्य फ्लैट कटिंग से अलग, प्रोफाइलिंग अनुकूलित ज्यामितीय सतहों और स्लैब सतहों पर चिकनी तीन आयामी रूपरेखा बनाने, कच्चे पत्थर के स्लैब को काउंटरटॉप्स, दीवार पैनलों, सजावटी टाइल्स और कस्टम आर्किटेक्चरल स्टोनवर्क के लिए उच्च मूल्य वाले तैयार उत्पादों में बदलने पर केंद्रित है।

पूर्ण 5-अक्ष एक साथ लिंकेज तकनीक से सुसज्जित,5-अक्ष सीएनसी ब्रिज आरीपारंपरिक कटिंग मशीनों की गति सीमाओं को तोड़ता है। काटने वाला ब्लेड 0~360डिग्री घूम सकता है, जबकि यह 0~90डिग्री किसी भी कोण पर झुक सकता है, इसलिए जटिल प्रोफाइलिंग भी आसानी से की जा सकती है। यह पत्थर प्रसंस्करण उद्योग में सभी पारंपरिक और कस्टम स्लैब सतह प्रोफाइलिंग आवश्यकताओं के लिए पूरी तरह से अनुकूल है।

5-अक्ष सीएनसी ब्रिज आरीस्लैब सतहों के लिए मुख्य रूप से दो व्यावहारिक प्रोफाइलिंग प्रकारों का समर्थन करता है: लाइन प्रोफाइल और आर्क प्रोफाइल। ये दो मोड लगभग सभी पारंपरिक कस्टम सतह प्रसंस्करण परिदृश्यों को कवर करते हैं और इन्हें प्रोग्राम किए गए सीएनसी ऑपरेशन के माध्यम से सटीक रूप से महसूस किया जा सकता है।

1. लाइन प्रोफ़ाइल

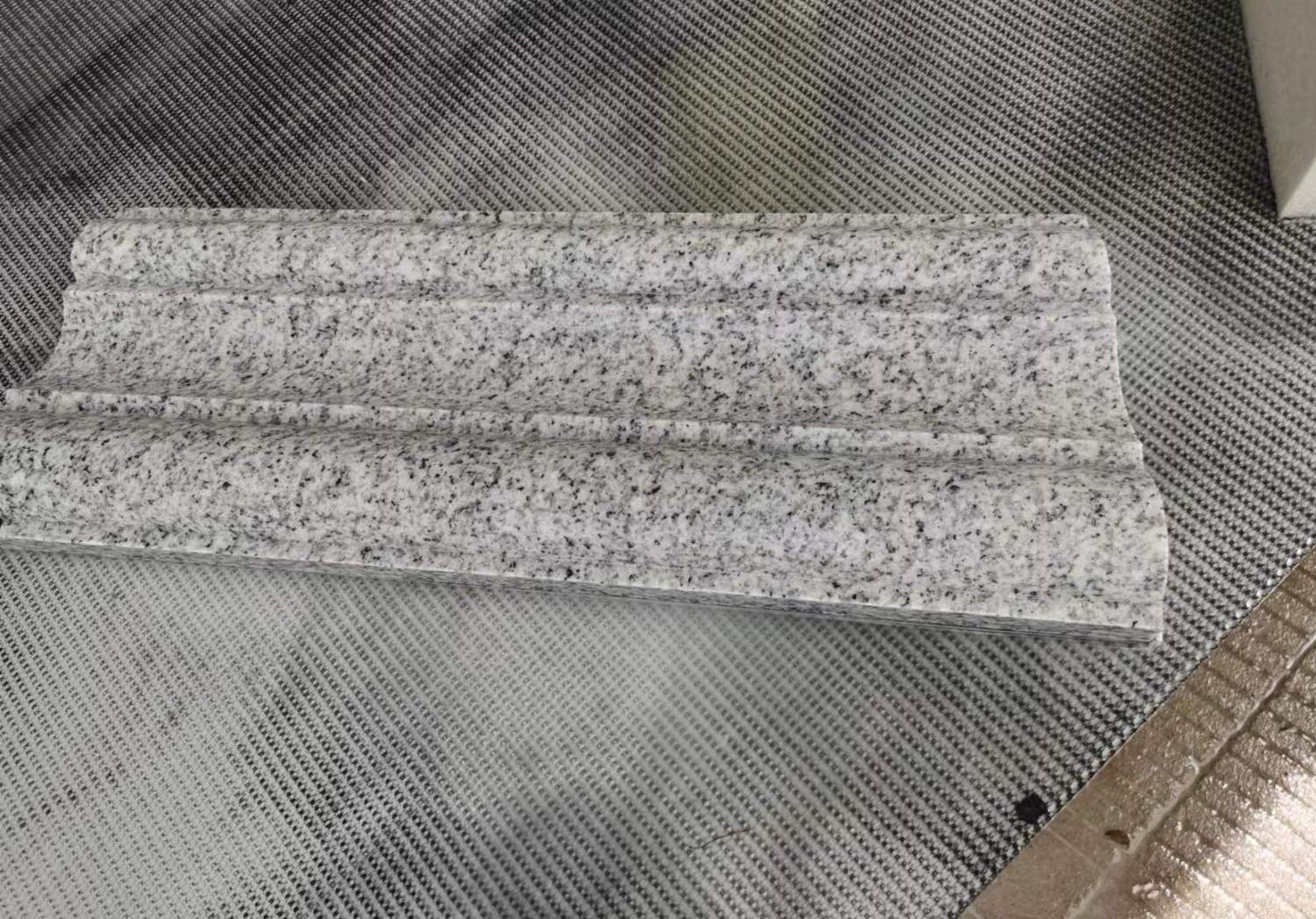

उपकरण स्लैब की सतह पर एक सीधी या समानांतर रेखा का अनुसरण करता है।
समान गहराई, समान कोण, प्रारंभ से अंत तक

2. आर्क प्रोफ़ाइल

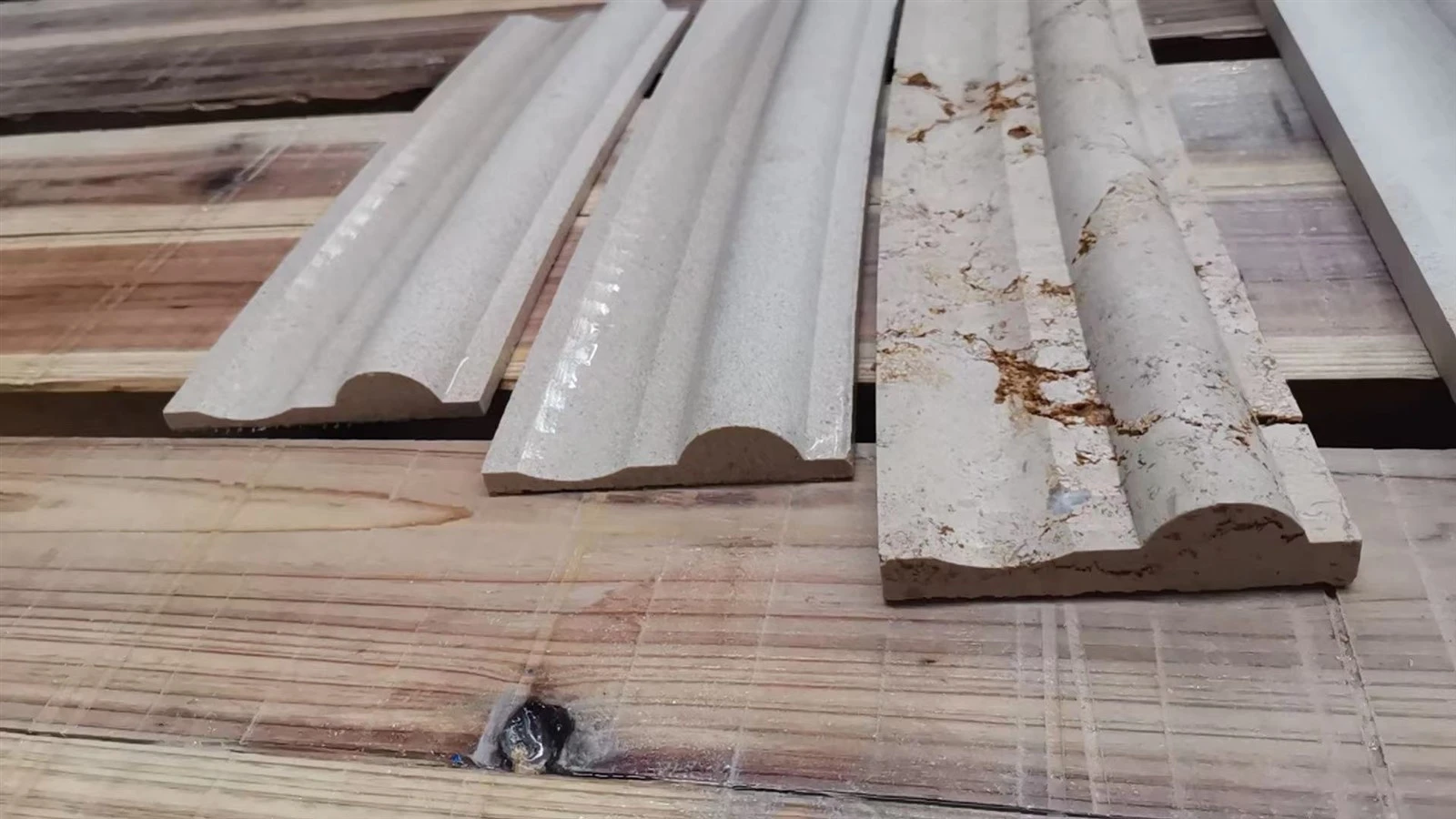

आर्क प्रोफ़ाइल का अर्थ है कि उपकरण स्लैब की सतह के साथ एक घुमावदार पथ का अनुसरण करता है।

1. आर्क प्रोफाइल प्रोसेसिंग

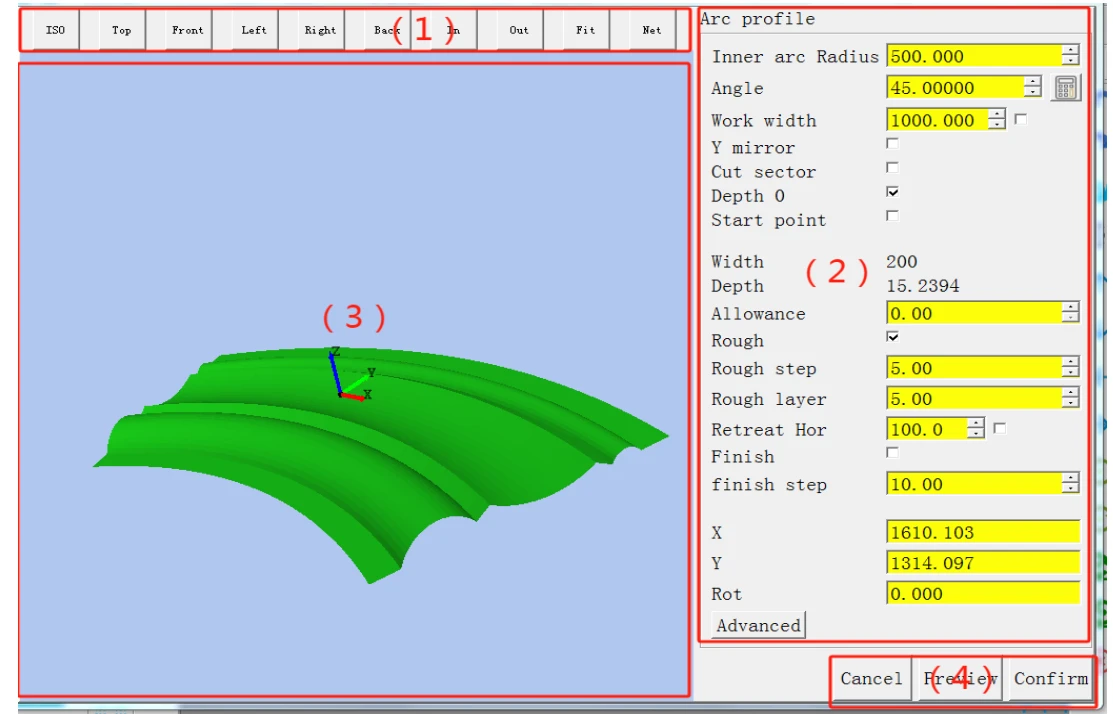

आर्क प्रोफाइलिंग फ़ंक्शन को पहले से एक प्रोफाइल क्रॉस-अनुभागीय दृश्य बनाने की आवश्यकता है। फ़ाइल चयन विंडो खोलें, उपयुक्त अनुभाग dxf फ़ाइल का चयन करें, प्रोफ़ाइल ग्राफ़िक्स के डिफ़ॉल्ट पैरामीटर उत्पन्न करें, और फिर ड्राइंग क्षेत्र में उचित स्थिति में रखें। पैरामीटर सेटिंग विंडो खोलने के लिए ग्राफ़ पर डबल क्लिक करें, जैसा कि नीचे दिखाया गया है।

3डी पूर्वावलोकन ग्राफ़िक्स के लिए सेटिंग्स देखें बटन।

चाप रेखाओं के लिए पैरामीटर.

3डी पूर्वावलोकन. 3डी प्रभाव विभिन्न मापदंडों के अनुसार वास्तविक समय में प्रदर्शित किया जाएगा।

पुष्टि या रद्द करें बटन के विशिष्ट मापदंडों को इस प्रकार समझाया गया है:

त्रिज्या: चाप रेखा के आंतरिक वृत्त की त्रिज्या। फैन कट के समान.

कोण: चाप रेखा का केंद्रीय कोण.

Y दर्पण: अनुभाग दृश्य Y अक्ष के चारों ओर फ़्लिप किया गया है।

रफ: टिक करने के बाद रफिंग सक्षम करें। यदि इसे टिक नहीं किया गया तो रफ प्रदर्शन नहीं किया जाएगा।

रफ स्टेप: रफ मशीनिंग के दौरान प्रत्येक कट का अंतराल।

खुरदरी परत: एक चाकू की अधिकतम काटने की गहराई को सीमित करें। इससे अधिक की गहराई नष्ट हो जायेगी।

फिनिश: टिक करने के बाद फिनिशिंग सक्षम करें। यदि इसे टिक नहीं किया गया तो यह सक्षम नहीं होगा।

फिनिशिंग चरण: फिनिशिंग के दौरान प्रत्येक चाकू का अंतराल।

एक्स, वाई, रोट: ग्राफ़िक्स की स्थिति निर्देशांक और रोटेशन, कटिंग फ़ंक्शन के निर्देशांक और रोटेशन के समान।

2. लाइन प्रोफाइल प्रोसेसिंग

स्ट्रेट लाइन प्रोफाइलिंग फ़ंक्शन को पहले से एक प्रोफाइल क्रॉस-अनुभागीय दृश्य बनाने की आवश्यकता होती है। फ़ाइल चयन विंडो खोलें, उपयुक्त क्रॉस{{2}सेक्शन dxf फ़ाइल चुनें, डिफ़ॉल्ट पैरामीटर के साथ प्रोफ़ाइल ग्राफ़िक्स बनाएं, और फिर उन्हें ड्राइंग क्षेत्र में उपयुक्त स्थान पर रखें। पैरामीटर सेटिंग विंडो खोलें। संपूर्ण इंटरफ़ेस चाप रेखाओं के समान है।

कुछ पैरामीटर चाप रेखाओं के समान हैं, और विशेष पैरामीटर को इस प्रकार समझाया गया है

इस प्रकार है:

लंबाई: पूरी लाइन की कुल लंबाई.

टूल रिट्रैक्शन: टूल रिट्रैक्शन की विधि और पैरामीटर निर्दिष्ट करें। वापसी की 3 विधियाँ हैं: ऊर्ध्वाधर, क्षैतिज और ऊर्ध्वाधर वृद्धि, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।

हमने हाल ही में पिछले सप्ताह पेशेवर स्पेनिश पत्थर उद्योग के ग्राहकों के एक समूह के लिए साइट पर कारखाना प्रदर्शन आयोजित किया था। ये ग्राहक स्पेन में उच्च-स्तरीय पत्थर प्रसंस्करण और वास्तुशिल्प सजावट व्यवसाय में लगे हुए हैं, जो अनुकूलित घुमावदार स्लैब और विशेष आकार के पत्थर उत्पाद प्रसंस्करण पर ध्यान केंद्रित करते हैं, और मशीन परिशुद्धता और कार्यात्मक विविधता पर सख्त आवश्यकताएं रखते हैं।

यात्रा के दौरान, हमारी तकनीकी टीम ने लाइन प्रोफाइल और आर्क प्रोफाइल प्रोसेसिंग की पूरी प्रक्रिया सहित 5{2}}अक्ष सीएनसी ब्रिज आरा के कोर स्लैब सतह प्रोफाइलिंग कार्यों को प्रदर्शित करने पर ध्यान केंद्रित किया। हमने साइट पर परीक्षण प्रसंस्करण के लिए सामान्य ग्रेनाइट और संगमरमर स्लैब का चयन किया, जो ग्राहकों को प्रोग्राम इनपुट, पैरामीटर समायोजन से लेकर एक बार प्रोफाइलिंग बनाने तक की पूरी संचालन प्रक्रिया दिखाता है।

साइट पर प्रसंस्करण प्रभाव को स्पैनिश ग्राहकों द्वारा अत्यधिक मान्यता दी गई थी। वे मशीन के स्थिर संचालन, उच्च प्रोफाइलिंग सटीकता, चिकनी स्लैब सतह बनाने के प्रभाव और कुशल प्रसंस्करण गति से बहुत प्रभावित हुए। पहले उपयोग किए जाने वाले पारंपरिक प्रसंस्करण उपकरणों की तुलना में, हमारा 5 {{4 }}अक्ष ब्रिज आरा कम आर्क प्रोफाइलिंग दक्षता, खराब रैखिक स्थिरता और गंभीर सामग्री अपशिष्ट के दर्द बिंदुओं को हल करता है, और उनकी उच्च-स्तरीय कस्टम पत्थर प्रसंस्करण आवश्यकताओं से पूरी तरह मेल खाता है।

5+1 एक्सिस सीएनसी ब्रिज आरा, प्रकार:ZLBS-600CNC/5+1ए, Max.625mm सॉ ब्लेड स्वीकार करें। अधिकतम. कटिंग की मोटाई 15 सेमी होनी चाहिए। यह ग्रेनाइट, संगमरमर, क्वार्ट्ज, कृत्रिम पत्थर, सिंटर्ड स्टोन चीनी मिट्टी के बरतन आदि के बड़े मोटाई के काम के लिए है। एक एचडी कैमरा स्वचालित रूप से प्लेटों की स्थिति और वर्कपीस के आकार की गणना करने में मदद करने के लिए सुसज्जित है। यह स्लैब को स्वचालित रूप से उठाने के लिए वैक्यूम कप को अपनाता है, जिसकी अधिकतम क्षमता 500 किलोग्राम है। मशीन हेड 0~360 डिग्री घूम सकता है, 0~90 डिग्री झुक सकता है, विभिन्न कोणों और दिशाओं पर प्रसंस्करण सक्षम कर सकता है। यह सीएनसी प्रणाली को अपनाता है, एक औद्योगिक कंप्यूटर के साथ मिलकर, पत्थर उत्पादन को पूरी तरह से स्वचालित बनाता है। ऑपरेटर आसानी से पत्थर काट सकते हैं। चूंकि यह एक उपयोगकर्ता अनुकूल मशीन है, इसलिए यह भवन निर्माण उद्योग, गृह सजावट उद्योग आदि में बढ़ती लोकप्रियता हासिल कर रही है।
